TDE100 загвар
CNP брэнд
Оролтын хүчдэл: 50Hz, 3x380V
Ажлын даралт: 16 бар
Шингэний температур: -15 0С ~ 110 0С
Ажиллах орчны температур: 40 0С
Чадлын хүрээ: 1.5 кВт – 15 кВт

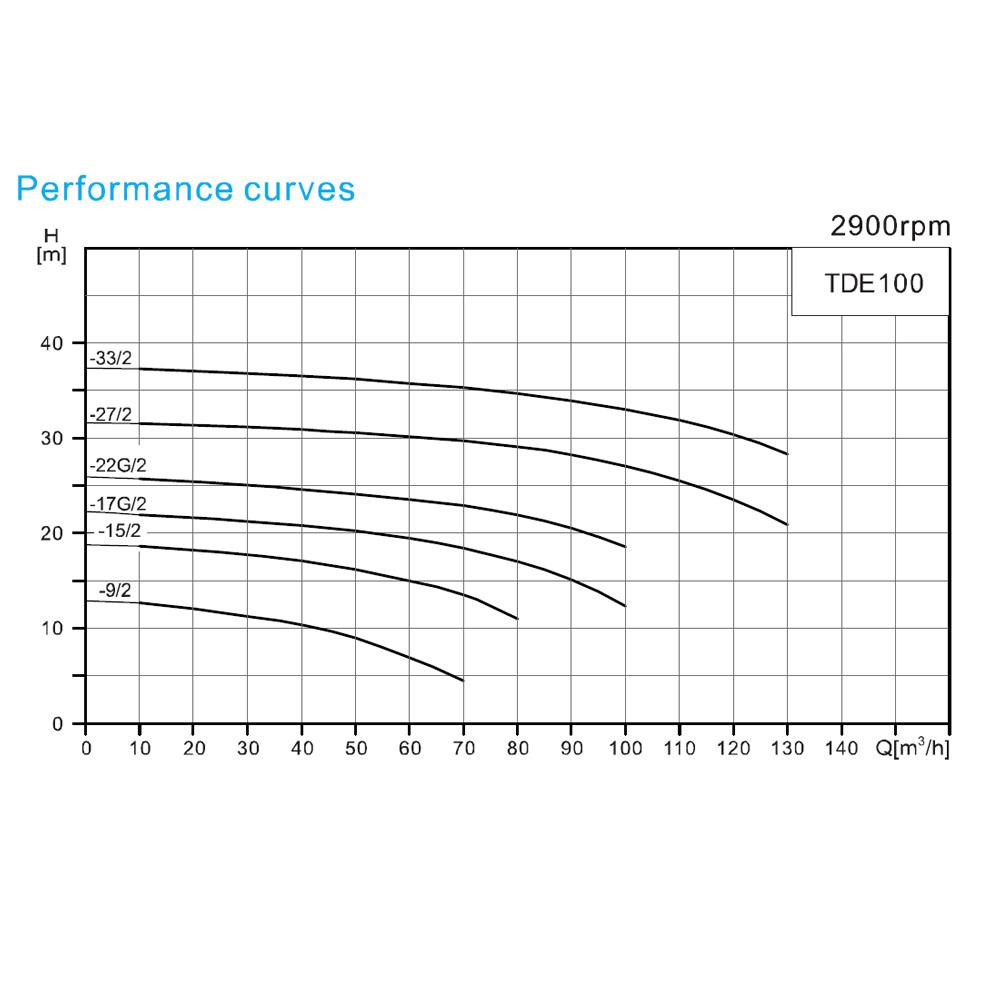

| Загвар | KW | Q(m3/h) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 | 130 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TDE 100-9G/2 | H (m) | |||||||||||||
| TDE 100-15G/2 | 4 | 18.6 | 18.2 | 17.7 | 17.1 | 16.2 | 15 | 13.4 | 11 | |||||
| TDE 100-17G/2 | 5.5 | 21.9 | 21.6 | 21.2 | 20.8 | 20 | 19.4 | 18.4 | 17 | 15.1 | 12.3 | |||
| TDE 100-22G/2 | 7.5 | 25.7 | 25.5 | 25 | 24.6 | 24.1 | 23.6 | 22.9 | 21.9 | 20.5 | 18.6 | |||
| TDE 100-27G/2 | 11 | 31.5 | 31.3 | 31.1 | 30.9 | 30.7 | 30.3 | 29.8 | 29.2 | 28.2 | 27 | 25.5 | 23.6 | |
| TDE 100-33G/2 | 15 | 37.1 | 37 | 36.8 | 36.6 | 36.2 | 35.8 | 35.3 | 34.7 | 33.9 | 33 | 31.7 | 30.1 |

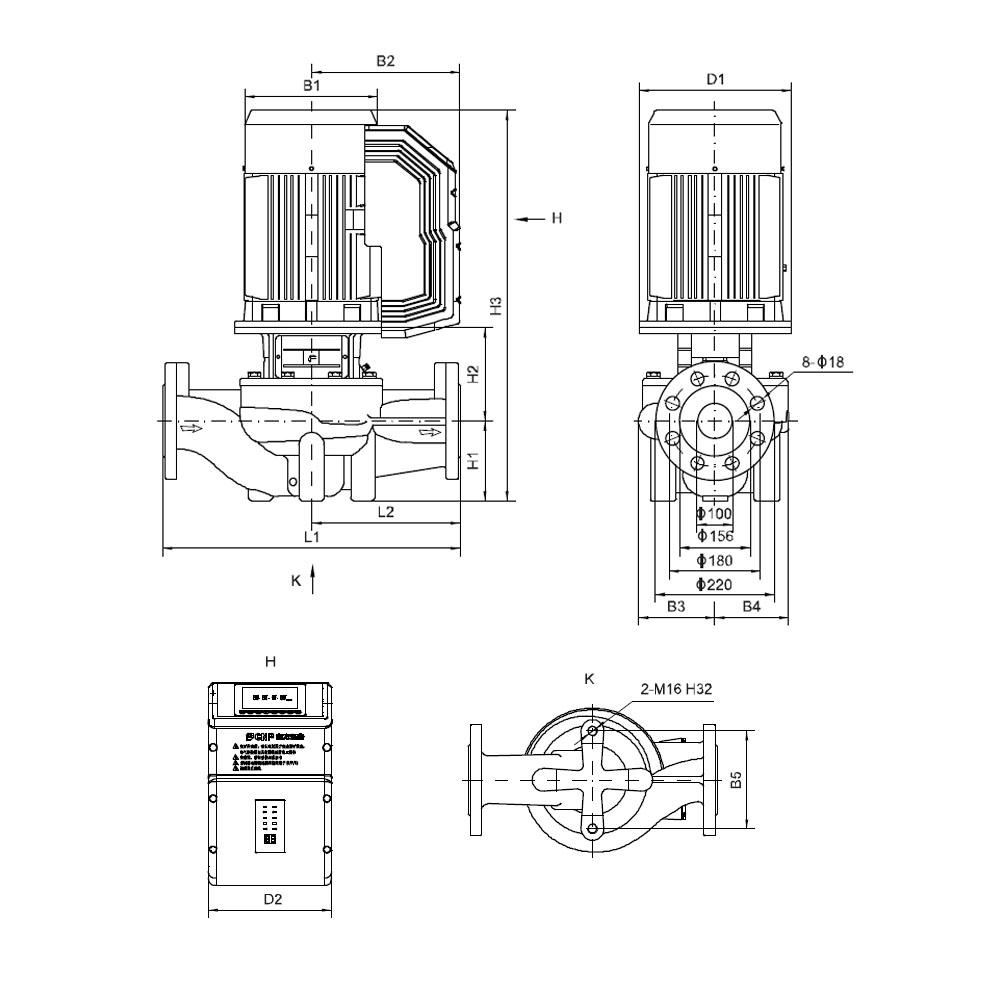

| Загвар | D1 | D2 | B1 | B2 | B3 | B4 | B5 | H1 | H2 | H3 | L1 | L2 | Жин (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TDE 100-9G/2 | 140 | 186 | 172 | 217 | 134 | 101 | 160 | 107 | 172 | 570 | 450 | 225 | 60 |
| TDE 100-15G/2 | 160 | 208 | 215 | 245 | 134 | 101 | 160 | 107 | 190 | 637 | 450 | 225 | 78 |
| TDE 100-17G/2 | 200 | 208 | 260 | 263 | 146 | 118 | 144 | 120 | 199 | 702 | 450 | 225 | 101 |
| TDE 100-22G/2 | 200 | 208 | 260 | 263 | 146 | 118 | 144 | 120 | 199 | 702 | 450 | 225 | 109 |
| TDE 100-27G/2 | 350 | 257 | 330 | 325 | 147 | 123 | 144 | 140 | 260 | 900 | 550 | 275 | 195 |
| TDE 100-33G/2 | 350 | 257 | 330 | 325 | 147 | 123 | 144 | 140 | 260 | 900 | 550 | 275 | 210 |
